Válvula de diafragma manual

Inicio / Productos / Válvula manual / Válvula de diafragma manual / Válvulas de diafragma con bridas

ANTERIOR:Válvulas de diafragma de unión verdadera SIGUIENTE:Sin artículo siguiente

Piezas y materiales
Demensiones y especificaciones
Opciones
Preguntas frecuentes
Contáctenos

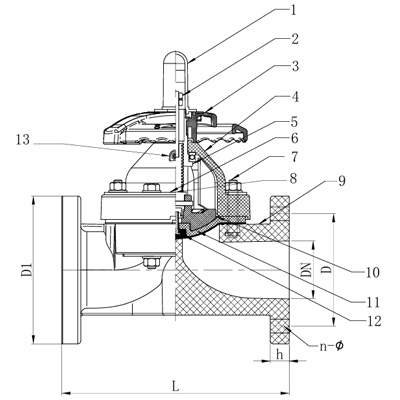

NO.	Piezas	Materiales
1	Cubierta de calibre	PC
2	Tuerca de perno	Acero,Acero inoxidable
3	Volante	ABS，PPG
4	Bonnet	PPG,FRPP,PPH,UPVC,CPVC,PVDF
5	Manguito	Hierro fundido con niquelado，aleación de cobre
6	Placa base	Acero recubierto de plástico，Acero inoxidable
7	Perno y tuerca	Acero,Acero inoxidable
8	Vástago	Acero，Acero inoxidable，aleación de cobre
9	Cuerpo	FRPP,PPH,UPVC,CPVC,PVDF
10	Compresor	PVDF,CPVC,PVDF,CPVC,hierro fundido
11	Cojín	EPDM,FPM
12	Diafragma	EPDM,FPM,PVDF,FEP,PFA,PTFE
13	Engrasador	DN80,80-250usado únicamente，aleación de cobre，Acero inoxidable

Valor de referencia CV
100% completamente abierto

DN			Valor CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76,5

80			103,5

100			166,5

125			270
150			360

200			630
250			900
300			900

(Mpa) Tabla de temperatura%presión

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0,8	0,3	1.0	0,7	0,3	1.0	0,5	1.0	0,8	0,3	1.0	1.0	0,6	0,4
20	1.0	0,8	0,3	1.0	0,7	0,3	1.0	0,5	1.0	0,8	0,3	1.0	1.0	0,6	0,4
25	1.0	0,8	0,3	1.0	0,7	0,3	1.0	0,5	1.0	0,8	0,3	1.0	1.0	0,6	0,4
32	1.0	0,6	0,3	1.0	0,5	0,3	1.0	0,5	1.0	0,6	0,3	1.0	1.0	0,6	0,4
40	1.0	0,6	0,3	1.0	0,5	0,3	1.0	0,5	1.0	0,6	0,3	1.0	1.0	0,6	0,4
50	1.0	0,6	0,3	1.0	0,5	0,3	1.0	0,5	1.0	0,6	0,3	1.0	1.0	0,6	0,4
65	1.0	0,5	0,2	1.0	0,4	0,2	1.0	0,4	1.0	0,5	0,2	1.0	1.0	0,5	0,3

80	1.0	0,5	0,2	1.0	0,4	0,2	1.0	0,4	1.0	0,5	0,2	1.0	1.0	0,5	0,3

100	1.0	0,5	0,2	1.0	0,4	0,2	1.0	0,4	1.0	0,5	0,2	1.0	0,8	0,5	0,3

125	0,5	0,3	0,15	0,5	0,2	0,15	0,6	0,3	0,6	0,3	0,2	0,6	0,6	0,4	0,2
150	0,5	0,3	0,15	0,5	0,2	0,15	0,6	0,3	0,6	0,3	0,2	0,6	0,6	0,4	0,2

200	0,3	0,2	0,1	0,3	0,15	0,1	0,3	0,1	0,3	0,2	0,1	0,4	0,4	0,2	0,1
250	0,3	0,2	0,1	0,3	0,15	0,1	0,3	0,1	0,3	0,2	0,1	0,3	0,3	0,2	0,1
300	0,3	0,2	0,1	0,3	0,15	0,1	0,3	0,1	0,3	0,2	0,1	0,3	0,3	0,2	0,1

Tabla de dimensiones

DN	D1（mm）			D（mm）			L（mm）				h（mm）	n			φ（mm）

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26
